제품의 개요
본 제품은 전기 사용량을 계량하는 적산 전력량계(Watt-Hour Meter : WHM)에 관한 것으로, 종래에는 전기요금 정산용 계량기는 주로 기계식 전력량계를 사용하며 단순계량이 주류였습니다. 그러나 현재는 시간대별 차등요금제도 적용, 부하의 제어 및 관리 등 다양한 기능을 가진 전력량계를 요구하고 있어, 이러한 기능을 가진 전자식 전력량계(전력 계측제어장치)의 개발에 관한 것이다.

본 제품의 용도는 수용가의 기본전력에 적용하는 요금적용전력을 Peak Time 요금제도 적용을 위해 사용 할 수 있습니다.

적용 규격은 "계량기 검정, 형식승인기준(전자식 전력량계)" 및 IEC 1036 Static Watthour Meters for
Class 1.0 & 2.0 규격에 의거 설계 및 제작 되었습니다

제품의 특징
기존 기계식 전력량계의 한계점인 계량오차의 향상, 다기능화 및 시간대별 요금 제도 적용을 위해
개발된 저희 저압용 3상 전자식 전력량계는 다음과 같은 특징들이 있습니다.

1. Peak-Time 요금제 적용이 가능합니다.
2. 전류 결상 검출 기능이 있어 도전 또는 상간 불평형 문제점 해소.
3. 저,고압용 중, 대용량 부하의 Max Demand 관리 및 요금제도 적용가능.
4. 계량 시간대 구분 : 4 Tariff.
5. 문자의 크기가 큰 LCD를 사용하므로 계량 값의 판독이 용이 합니다.
6. 현재의 날짜, 시간, 자동 검침일의 표시가 가능합니다.
7. 정전 보상용 배터리를 외부교체 가능.
8. 관공서 공동주택 상가 업무용 검물에서 시간대별 전력 사용량을 계량, 기록 할 수 있습니다.
9. 자료의 입력은 현장 조작부의 스위치 조작으로 입력이 가능합니다.

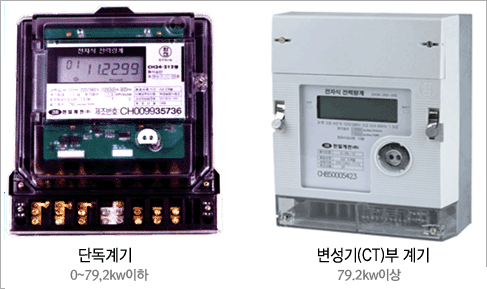

정격 및 외관
- 모 델 명 CH-212 , CH34-205-STD
- 상선식 및 정격전압 삼상 4선식 220V 60 ㎐
- 정격전류 120(30)A, 5(2.5)A
- 계량오차등급 1.0급
- 계기정수 760 pulse/kWh
- 정격 최대 수요 시한 15분
- 사용온도범위 -10~+55 ℃
- 전력손실 2 Watt 미만
- 정전보상 밧데리 리튬 850 mAh, 3.6V
- 표시기 LCD
- 계기치수 210㎜(W) × 250㎜(H) × 97㎜(D)
- 제품중량 2.8 ㎏


LCD표시기 및 표시방법
계량기의 표시기가 나타내는 계량 데이터 및 각종 자료를 용이하게 판독 할 수 있도록 계량기 전용 문자의
크기를 폭 7mm, 높이 13mm인 LCD를 개발 하였습니다.
LCD를 통해 표시 할 수 있는 데이터는

⑴ 계량 데이터.
⑵ 날짜, 시간.
⑶ 자동 검침일.
⑷ 계량 시간대의 구분.
⑸ 전압 결상 표시.
⑹ 전류 결상(No Load) 표시.
⑺ Bat Error의 표시.
⑻ EOI 등을 나타낼 수 있습니다.
그리고 표시 방법은 설정된 각 항목을 순차적으로 Scroll하여 표시합니다.
